Ничто так не портит рабочий ритм, как экран, который внезапно покрылся полосами, померк или треснул после неловкого движения. Матрица — самый уязвимый элемент ноутбука, но её замена решает проблему в подавляющем большинстве случаев. Важно вовремя понять, что именно «болит», подобрать совместимую панель и аккуратно выполнить замену. Если сомневаетесь, не рискуйте техникой: в проверенном сервисе NoteBand можно быстро диагностировать проблему и заменить экран под гарантию — адрес для записи: https://noteband.ru/novokosino/.
Содержание
Как понять, что нужна именно замена матрицы, а не шлейфа или видеочипа
Ошибочный диагноз — частая причина лишних трат. Прежде чем покупать экран, выполните несколько простых проверок и наблюдений.
Задача — отделить «симптомы матрицы» от неисправности шлейфа, подсветки, инвертора (в старых моделях) или видеочипа.
- Признаки, указывающие на матрицу: • Трещины, «паутина», цветные пятна, чернильные разводы, которые расползаются или сохраняют форму — это физическое повреждение ЖК-стекла. Здесь однозначно нужна замена экрана. • «Битые» пиксели (точки) или группы пикселей, не меняющих цвет, устойчивые вертикальные/горизонтальные полосы, которые видны даже в BIOS — почти всегда проблема самой панели или её драйверов (T-CON на шлейфе матрицы). • Локальные засветы по краям, пятна подсветки, которые не исчезают при перезагрузке: дефект подсветки или расслаивание рассеивающих слоёв в модуле матрицы.
- Признаки, указывающие на шлейф/контакт: • Картинка пропадает или мерцает при изменении угла наклона крышки. • Временные цветные полосы, «снег» — исчезают при лёгком нажатии на рамку или в районе петель. • На внешнем мониторе изображение стабильное, а на штатном «плавает» в зависимости от положения — проверьте шлейф и разъёмы.
- Признаки видеочипа/драйвера: • Артефакты появляются и на внешнем мониторе. • Изображение разваливается под нагрузкой, после установки драйверов GPU или в играх, но нормально в BIOS — возможен перегрев/отвал видеочипа или конфликт драйверов.
Быстрые домашние тесты: 1) Подключите внешний монитор/телевизор по HDMI/USB?C. Если там всё чисто, а на ноутбуке — нет, вероятна проблема матрицы или шлейфа, видеочип чаще ни при чём.
2) Откройте BIOS/UEFI. Если дефекты видны уже там, исключите влияние драйверов.
3) Посветите фонариком под острым углом на экран при «чёрном» изображении.
Видна тёмная, но читаемая картинка — не работает подсветка (может быть шлейф, плата матрицы или сама подсветка).
4) Сделайте скриншот (Print Screen) и откройте на другом устройстве. Полосы и пятна отсутствуют на скриншоте — виновата матрица, а не видеокарта.
Дополнительно обратите внимание на запах перегрева, следы влаги вокруг веб?камеры и по краям рамки, люфт в петлях — эти факторы часто сопровождают обрыв шлейфа или разрушение подсветки.
Что нужно знать перед покупкой матрицы: типы, совместимость, маркировки
Матрицы не универсальны.
Даже если диагональ совпадает, различаются крепёж, интерфейс, частота, толщина, расположение разъёма и тип подсветки. Покупка «на глаз» может обернуться возвратами и простоями.
Ключевые параметры:
- Интерфейс и разъём. Современные ноутбуки используют eDP (30/40 pin), редкие старые — LVDS (40 pin, иной пин-аут). Разъёмы внешне похожи, но несовместимы. Ошибаться нельзя.
- Разрешение и частота. HD (1366x768), Full HD (1920x1080), QHD (2560x1440), 4K (3840x2160); 60/120/144/165 Гц. Плата ноутбука должна поддерживать выбранную комбинацию. Иногда апгрейд возможен (с 60 до 120 Гц или с FHD до QHD), но проверьте поддержку кабеля (число линий eDP), белые списки BIOS и мощность подсветки.
- Тип панели. IPS — лучший угол обзора и цвет; TN — быстрее, но хуже по цветам и контрасту; VA — редкость в ноутбуках. Сенсорные (touch) версии толще, с иным стеклом и часто — с другим креплением.
- Толщина и форм-фактор. Slim/Ultra Slim требуют тонкой рамки и коротких винтов, классические — толще. Ошибка по толщине мешает закрытию крышки или креплению направляющих.
- Положение коннектора. Справа/слева/снизу. Если разъём «убежал» на противоположный край, штатный шлейф не дотянется.
- Покрытие. Матовое или глянцевое. Глянец сочнее по картинке, мат — комфортнее под лампами и на улице. У сенсорных панелей — стекло, а не плёнка.
- Маркировка модели. Ищите стикер на обороте старой матрицы: например, LP156WF6-SPB1, B156HAN02.1, N140HCE-GA2. Первая часть — серия и размер, вторая — ревизия. Совместимыми обычно бывают несколько ревизий одной серии, но уточняйте у продавца или по базе совместимости.
Полезно:
- Узнайте точную модель матрицы до разборки: иногда её подсказывает HWINFO64, AIDA64 или Linux-утилиты (edid-decode), но доверяйте этому частично — ноутбук мог иметь разные экраны в одной серийной линейке.
- Проверьте крепёж по сервис-мануалу ноутбука: у одних моделей винты по краям матрицы, у других — верх/низ, у третьих — клейкая рамка и металлические салазки.
- Учтите шлейф. При апгрейде до 120/144 Гц и/или более высокого разрешения может потребоваться другой кабель (eDP 4 lanes вместо 2) и даже другая петля крышки.
- Сенсорные модули.
Чаще всего меняются в сборе (матрица + сенсор + стекло). Склейка на оптический клей OCA требует оборудования; попытка «домашней» переклейки почти всегда заканчивается трещинами или пылью под стеклом.
Сэкономить можно, выбрав «совместимый аналог» от другого производителя с той же маркировкой или официально указанной заменой.
Но у таких панелей могут отличаться цветовой охват и яркость. Если работаете с графикой, ориентируйтесь на 300+ нит и 90–100% sRGB (или ищите 95% DCI?P3). После установки проведите калибровку — хотя бы через встроенный режим Windows или с профилем ICC от производителя.
Пошаговая замена: инструменты, безопасность, разборка и сборка
Замена экрана — операция средней сложности. Аккуратность и подготовка решают всё.
Если у ноутбука хрупкая клейкая рамка (ультрабуки, устройства с тонкими «микрорамками»), работайте медленно и не перегревайте пластик.
Подготовка и безопасность
- Инструменты: отвертки PH0/PH00, пластиковая лопатка, пинцет, антистатический браслет (или касайтесь заземлённого металла), изопропиловый спирт и безворсовые салфетки, новый тонкий двухсторонний скотч (3M 9448/300LSE) для рамок без винтов, мягкая подкладка.
- Отключите ноутбук, выньте зарядку.
Если аккумулятор съёмный — снимите. Если встроенный — разберите нижнюю крышку и отсоедините батарею от платы до начала работ с экраном. В ряде моделей можно временно «отключить» батарею в BIOS.
- Размагнитьте рабочее место от статики: не трите свитеры, не работайте на ковре, снимите металлические украшения, которые могут задеть контакты.
Разборка крышки и снятие старой матрицы
- Снимите резиновые заглушки винтов на рамке (если есть), выкрутите винты.
Если рамка на клипсах — прогрейте её феном до тёплого состояния (не горячего) и аккуратно подденьте пластиковой лопаткой, двигаясь по периметру. В зоне веб?камеры не давите — там тонкие шлейфы.

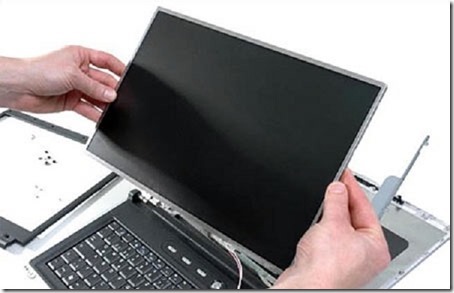

- Откиньте рамку и отложите. Матрица может крепиться винтами к боковым салазкам или к крышке. Поддерживайте её рукой: выверните винты, слегка наклоните экран на клавиатуру, подложив салфетку.
- Найдите коннектор eDP/LVDS. Обычно он зафиксирован прозрачной лентой. Снимите ленту, потяните за хвост разъёма строго вдоль плоскости — не вверх. Не тяните за кабель. Осмотрите контакты на предмет нагара или окислов.
Установка новой и проверка
- Сравните новую матрицу со старой: совпадают ли крепёжные уши, толщина, расположение разъёма. Перед окончательной сборкой тестируйте.
- Подключите коннектор, зафиксируйте свежей лентой (не используйте толстый скотч — он создаёт бугор на рамке).
Временно закрепите матрицу двумя-тремя винтами.
- Подключите аккумулятор/зарядку и кратко включите ноутбук. Проверьте картинку в BIOS и в системе: равномерность подсветки, отсутствие полос, работоспособность сенсора (если он есть), частоту обновления в параметрах экрана.
- Если всё в порядке — закрутите все винты, очистите рамку от старого клея, наклейте новый тонкий скотч, защёлкните рамку по периметру и верните декоративные заглушки.
Типичные ошибки и как их избежать: 1) Перетянули винты — появились локальные засветы по краю.
Ослабьте крепёж на четверть оборота.
2) Согнули шлейф под острым углом — периодические полосы. Переложите кабель без «перелома», зафиксируйте тонкой лентой.
3) Сняли экран без отключения батареи — короткое замыкание и сгоревший предохранитель подсветки на плате.
Всегда отсоединяйте питание.
4) Коснулись панели пальцами — пятна под стеклом не оттираются. Берите за края, работайте в перчатках.
После сборки обновите драйвер видеокарты и проверьте частоту в настройках Windows. Если ноутбук поддерживает 120/144 Гц, но система предлагает только 60 — ищите ограничения в BIOS, шлейфе или используйте оригинальный комплект кабелей.
Когда лучше обратиться в сервис и сколько это стоит
Не каждый сценарий оправдывает самостоятельную замену. Вмешательство мастера предпочтительно, если:
- экран — сенсорный модуль в сборе со стеклом;
- требуется апгрейд с изменением шлейфа/петель, а документации по совместимости мало;
- крышка погнута после удара, петли закусывают шлейф — сначала нужно выровнять и закрепить механическую часть;
- ноутбук дорогой, ультратонкий или на гарантии — вскрытие пользователем может аннулировать гарантию;
- есть следы жидкости, коррозия около камеры/микрофона — кроме матрицы могли пострадать шлейф и плата.
По стоимости ориентируйтесь на порядок цен (могут отличаться по региону и дефициту конкретных моделей):
- 13.3–15.6" TN/IPS HD/FHD, 60 Гц — от доступного сегмента до средней цены за саму панель;
- 15.6" 120–144 Гц FHD — дороже из-за повышенной частоты;
- 4K, узкие рамки, повышенная яркость, AdobeRGB/DCI-P3 — заметно дороже;
- сенсорные модули в сборе — самая высокая стоимость из?за стекла и склейки.
Работа по замене обычно стоит разумно, если конструкция без клея и с доступным крепежом.
Цена растёт при необходимости полной разборки, переклейки рамок, выправления крышки или замены петель/шлейфа. В сервисе вы также получаете:
- быструю диагностику с проверкой видеоподсистемы и шлейфа, чтобы не менять панель зря;
- гарантию на работу и панель;
- аккуратную сборку без люфтов и скрипов;
- при желании — помощь с выбором матрицы с лучшими цветами/яркостью в рамках совместимости.
Если вы часто работаете вне офиса, попросите у мастера установить защитную плёнку или предложить чехол?накладку на крышку: это не панацея, но шанс пережить случайную ударную нагрузку без трещины выше.
Для моделей с «супертонкими» рамками уточняйте, как правильно закрывать крышку, чтобы не перегибать экран о пальцы и не давить на кромку клавиатуры — именно этот сценарий часто приводит к микротрещинам, которые позже проявляются полосами.
Итог простой: если уверены в диагнозе, понимаете, чем eDP отличается от LVDS, и аккуратны с крепежом — замена матрицы дома вполне реальна. Во всех остальных случаях логичнее доверить работу профессионалам, чтобы вернуть ноутбуку идеальную картинку без риска для остальной электроники.
