Электрика в частном доме редко дает о себе знать до первой серьезной нагрузки. Пока работает пара розеток и освещение, кажется, что всей системы достаточно. Затем включаются стиральная машина, духовой шкаф, котел, кондиционер и зарядная станция для автомобиля - и сеть начинает перегреваться, отключаться или работать на пределе.
Главный принцип правильного электромонтажа заключается не в том, чтобы установить как можно больше автоматов и разбить дом на десятки мелких групп, а в том, чтобы распределить нагрузки по назначению, обеспечить защиту проводки и оставить запас для будущего оборудования.
Краткий ответ: силовые и бытовые потребители следует разделить на отдельные линии, для каждой группы подобрать кабель по допустимому току и способу прокладки, а автоматический выключатель защитить от перегрузки и короткого замыкания. Устройство защитного отключения добавляет защиту человека от утечки тока, а при необходимости - от перенапряжений. Точные параметры должны определяться проектом, мощностями оборудования и требованиями нормативов.
При выборе оборудования и материалов полезно заранее сравнить характеристики кабелей, автоматов и устройств защиты. Подробные параметры и типовые решения можно посмотреть здесь, но окончательный расчет лучше доверить проектировщику или квалифицированному электрику.
Содержание
С чего начинается расчет электропроводки
Сначала составляется перечень потребителей. Важно учитывать не только номинальную мощность, но и режим включения: например, насос, компрессор кондиционера или зарядное устройство автомобиля может запускаться с высоким пусковым током. Для каждой позиции фиксируются напряжение питания, мощность, количество фаз, ток, схема подключения и место установки.
Мощность пересчитывается в ток по формуле I = P / (U × cosφ) для однофазной сети. Для трехфазной сети ток определяется с учетом коэффициента мощности и схемы подключения. Например, потребитель мощностью 10 кВт при напряжении 230 В и близком к единице cosφ создает ток около 43,5 А. Это уже слишком много для одной бытовой группы, поэтому такой прибор обычно подключают к выделенной линии или к нескольким фазам трехфазной сети.
Нельзя выбирать кабель только по мощности электроприбора. Допустимый ток зависит от сечения жилы, материала, температуры окружающей среды, количества параллельно проложенных кабелей и способа прокладки. В частном доме особенно важно учитывать, что кабель, проложенный в утепленной стене или в земле, может работать в менее благоприятных условиях, чем тот же проводник в открытом кабель-канале.
Как разделить нагрузки на группы
Обычно применяют несколько базовых групп: освещение, обычные розетки, кухонное оборудование, стиральная и посудомоечная машина, котельная или техническое помещение, мастерская, контур отопления, наружное освещение и отдельные линии для крупных потребителей.
Например, освещение не стоит объединять с розетками: при повреждении проводки в одной комнате не отключится вся квартира или дом. Крупные технические приборы также желательно выносить на независимые линии. Это не обязательное правило для каждого прибора мощностью до 2 кВт, но такой подход упрощает эксплуатацию и ремонт.
| Группа | Что обычно подключают | На что обратить внимание |
|---|---|---|
| Освещение | Люст, светильники, уличные фонари | Отдельная линия, ограничение нагрузки и защита от влаги на улице |
| Розетки жилых комнат | Телевизоры, компьютеры, зарядные устройства | Не перегружать одну группу несколькими мощными приборами |
| Кухня | Холодильник, микроволновая печь, чайник, розетки для техники | Выделить линии для варочной панели, духового шкафа и отдельных мощных приборов |
| Сантехника и прачечная | Стиральная машина, сушильная машина, водонагреватель | Учесть пусковые токи и наличие отдельной линии для водонагревателя |
| Котельная | Котел, насосы, автоматика | Соблюдать схему подключения производителя и резервировать питание |
| Наружные и технические линии | Насос, гараж, освещение участка, зарядка автомобиля | Повышенная защита от влаги, УЗО и устройство защиты от импульсных перенапряжений |
Как выбрать автоматический выключатель и кабель
Автоматический выключатель должен иметь два основных параметра: номинальный ток и характеристику срабатывания. Для обычных бытовых линий чаще применяют автоматы типа B, а для линий с выраженными пусковыми токами - тип C. Номинальный ток выбирают ниже допустимого тока кабеля и выше ожидаемого рабочего тока группы.
Это означает, что нельзя механически выбирать «автомат на 25 А» только потому, что так указано в описании розетки или потому, что такой номинал широко распространен. Для кабеля 3×2,5 мм² с медными жилами в типовых бытовых условиях часто применяют защиту на 16 или 20 А, но итоговое значение зависит от способа прокладки, температуры и требований проекта. Для более мощных линий, например 3×6 мм², диапазон допустимых решений уже шире.
Важно учитывать одновременную работу потребителей. Если на кухню поставлен автомат на 20 А, это не значит, что на линию можно постоянно подавать 4,6 кВт при cosφ, равном единице. Кабель, автомат и розетка должны образовывать согласованную систему.
Медные кабели обычно предпочтительнее алюминиевых для современной бытовой проводки благодаря меньшему сопротивлению, большему запасу прочности и удобству соединения. Но и здесь требуется проверка: медь не отменяет правил прокладки, заземления и защиты от перегрузки.
УЗО, дифавтомат и защита от перенапряжений
Устройство защитного отключения (УЗО) реагирует на разность токов, возникающую при утечке тока на корпус или на землю. Для дополнительной защиты человека в бытовых группах обычно рассматривают устройство с током утечки 30 мА. Однако УЗО не заменяет заземляющий проводник и не защищает проводку от обычной перегрузки или короткого замыкания.
Если линия должна одновременно защищаться от перегрузки, короткого замыкания и утечки, применяют дифавтомат либо автомат и УЗО в последовательной связке. Важно учитывать селективность: если на вводе и на нескольких критичных группах стоят устройства с одинаковым порогом срабатывания, отключение может быть неудобным и не всегда сработать в ожидаемой последовательности.
Для частного дома, где есть молния, силовая проводка или оборудование с чувствительной электроникой, стоит рассмотреть устройство защиты от импульсных перенапряжений - УЗИП. Оно не заменяет УЗО, автомат и молниезащиту, но помогает ограничить риск повреждения оборудования при кратковременных перенапряжениях в сети.
Важно: УЗО, УЗИП и автоматический выключатель выполняют разные функции. Отсутствие УЗИП может не опасно повредить бытовую технику, а неверно подобранное УЗО или отсутствие надежного заземления создают риск для человека.
Пошаговая организация работ
- Составить перечень всех потребителей и определить, какие из них работают от одной фазы, а какие требуют трехфазного питания.
- Разметить розетки, выключатели, светильники, щит и трассы проводки. Отдельно отметить мощные приборы и потребители на улице.
- Рассчитать токи и выбрать сечение кабеля с учетом способа прокладки и реальных условий эксплуатации.
- Подобрать автоматы, УЗО или дифавтоматы, а также шины и клеммные блоки с подходящим номинальным током.
- Проверить наличие и работоспособность заземляющего контура, а также систему уравнивания потенциалов там, где она предусмотрена проектом.
- Выполнить монтаж, собрать щит, промаркировать провода и линии, затем провести измерения сопротивления изоляции и непрерывности защитных проводников.
- После ввода в эксплуатацию проверить каждую группу под нагрузкой и убедиться, что обозначения на щите соответствуют фактической схеме.
Памятка перед закупкой материалов
| Проверить | Минимальная отметка |
|---|---|
| Схема групп | Освещение, розетки и мощные потребители разделены |
| Расчет | Указаны мощность, ток, фазность и пусковой режим каждого прибора |
| Кабель | Сечение выбрано по току и способу прокладки |

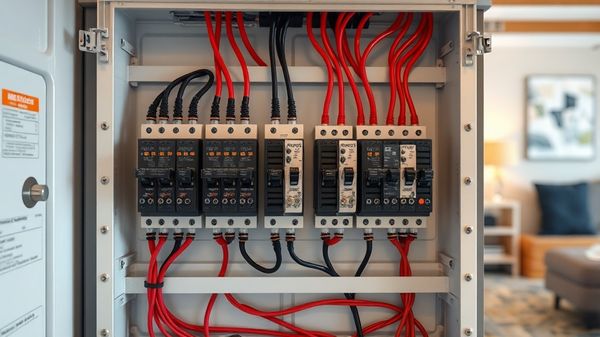

| Щит | Есть запас модулей, шин и аккуратная маркировка |
| Защита | Предусмотрены автоматы, УЗО или дифавтоматы, при необходимости УЗИП |
| Безопасность | Заземление и защитные проводники проверены до подачи напряжения |
Перед началом работ полезно ориентироваться на требования ПУЭ, в частности разделы, касающиеся защиты от короткого замыкания, перегрузки, утечки тока и заземляющих устройств. Применение конкретных значений тока и времени срабатывания должно учитывать также действующие региональные правила, инструкции производителей оборудования и условия конкретного объекта.
Грамотно спланированный электромонтаж выглядит проще, чем сложная схема с десятками неразмеченных проводов. На щите понятно видно, какая линия за что отвечает, крупный прибор не создает перегрузку, а защитные устройства срабатывают при реальной аварии, а не при каждом скачке напряжения.
Работы с сетью и щитом нельзя начинать без проекта и проверки нагрузок. Если опыта в электромонтаже недостаточно, разумно поручить специалисту не только монтаж, но и расчет групп, подбор защиты и последующие измерения. Готовую схему можно сохранить вместе с документами на дом - она пригодится при ремонте, замене техники и подключении новых потребителей.
Если уже составлен перечень оборудования или есть готовая планировка дома, можно обсудить с электриком спорные места расстановки розеток и выбора защитных устройств. Такой разбор часто помогает заметить ошибки до прокладки кабеля.
