Слепые зоны появляются не из-за малого количества камер, а из-за неверно выбранных точек и углов обзора. Для полноценного контроля частного участка нужно сначала определить маршруты возможного проникновения, затем назначить каждой камере конкретную задачу: распознавание лица, фиксация автомобиля, обзор двора или наблюдение за входом. Камеры размещают так, чтобы соседние сектора пересекались примерно на 10–15%, а ворота, калитка и двери попадали в отдельные крупные планы.
Универсальной схемы «четыре камеры по углам дома» не существует. Она неплохо показывает происходящее вдоль фасадов, но часто оставляет без контроля пространство под самими камерами, крыльцо, узкие проходы, зону за хозяйственной постройкой. Правильная расстановка начинается не с покупки оборудования, а с плана участка в масштабе и ночного осмотра территории.
Содержание
Сначала задача, потом место установки
Камера, которая «видит весь двор», редко позволяет уверенно узнать человека у дальней границы участка. Чем шире угол, тем меньше пикселей приходится на лицо или номер автомобиля. Поэтому обзор и идентификацию лучше разделять. Одна камера показывает общую обстановку, другая снимает узкий контролируемый проход, где человек неизбежно окажется близко к объективу.
При выборе оборудования полезно заранее сопоставить фокусное расстояние, разрешение, ночную чувствительность и способ записи. Примеры камер, регистраторов и компонентов системы представлены на сайте https://sb-arsenal.ru/. Сравнивать модели следует не только по мегапикселям: для уличной установки важны реальный угол обзора, наличие WDR, дальность ИК-подсветки, класс защиты корпуса и допустимая температура эксплуатации.
На плане участка нужно отметить дом, гараж, баню, навес, забор, деревья и высокие кусты. Затем наносят калитку, ворота, входные двери, окна первого этажа, проходы между строениями. Именно эти точки требуют приоритетного контроля. Декоративный куст летом может закрыть половину кадра, хотя во время монтажа ранней весной сектор кажется свободным.
Критически важный принцип: лицо человека должно попадать в кадр не только сверху. Если камера висит слишком высоко и направлена почти вертикально вниз, запись покажет макушку, капюшон или козырёк кепки. Для идентификации полезнее умеренный наклон и точка, где человек проходит навстречу объективу либо под углом не более 30–40°.
Какие зоны требуют отдельных камер
Калитка и входная группа
Калитка - лучшая точка для идентификации посетителя: траектория движения здесь заранее известна, а расстояние до объектива можно сделать небольшим. Камеру обычно ставят на высоте 2,2–2,8 м, направляя на лицо входящего. Если поднять ее до уровня кровли, вероятность получить пригодный портрет заметно снизится.
Крыльцо желательно снимать отдельной камерой. Обзорная камера на углу дома может видеть сам вход, но человек у двери окажется слишком мелким или будет закрыт козырьком. При наличии видеодомофона его изображение дополняет систему, однако не заменяет общий план: домофон фиксирует лицо, а внешняя камера - подход к двери и действия посетителя.
Ворота и въезд
Для контроля автомобилей объектив направляют не прямо на фары, а немного сбоку. Ночью яркий свет способен засветить номер даже при наличии широкого динамического диапазона. Если требуется именно чтение регистрационных знаков, нужна отдельная камера с узким сектором и корректно настроенной выдержкой. Обзорная модель, охватывающая ворота и половину улицы, обычно дает лишь цвет, марку и направление движения.
Высота установки на въезде зависит от расстояния до точки фиксации. На практике камеру стараются расположить так, чтобы вертикальный угол к номеру не превышал примерно 30°. Чем сильнее наклон и поворот, тем заметнее геометрические искажения. Для откатных ворот также проверяют, не перекрывает ли створка сектор в открытом положении.
Периметр и углы дома

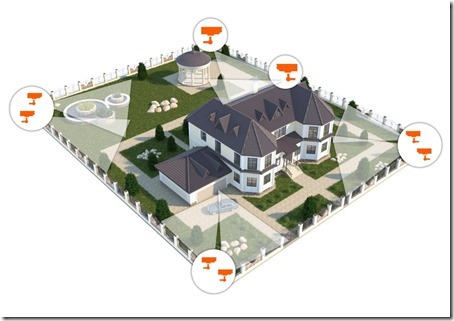

Камеры по углам разумно направлять вдоль стен, а не от дома в центр участка. Такое расположение позволяет контролировать окна и подходы, одновременно сокращая пространство непосредственно под объективом. Соседняя камера должна перекрывать эту ближнюю область. Если два устройства смотрят в противоположные стороны без пересечения, между ними остается сектор, в котором человек может приблизиться к стене незамеченным.
Особого внимания требуют узкие проходы между домом и забором. Для них не нужен сверхширокоугольный объектив: он даст сильную перспективу и потратит разрешение на стены. Чаще эффективнее камера с фокусным расстоянием 4–6 мм, направленная вдоль прохода. Точное значение зависит от размера матрицы и характеристик конкретного объектива.
Высота, угол и детализация изображения
Обзорные уличные камеры обычно монтируют на высоте 2,7–3,5 м. Ниже устройство проще повредить или закрыть, выше - лица становятся хуже различимы. Установка под свесом крыши на высоте 5–6 м удобна для обслуживания фасада, но нередко превращает охранную запись в общий вид территории без идентификационных деталей.
Для оценки детализации применяют плотность пикселей на метр. В стандарте IEC 62676-4 используются ориентиры DORI: около 25 пикселей на метр для обнаружения объекта, 62,5 - для наблюдения, 125 - для распознавания и 250 - для идентификации. Это расчетные критерии, а не гарантия результата: на качество также влияют освещение, выдержка, фокус, сжатие и движение человека.
| Контролируемая зона | Рабочая задача | Рекомендуемый подход | Типичная ошибка |
|---|---|---|---|
| Калитка | Идентификация лица | Крупный план, высота 2,2–2,8 м | Съемка почти вертикально сверху |
| Ворота | Фиксация автомобиля | Отдельный сектор въезда, небольшой угол к номеру | Фары направлены точно в объектив |
| Фасад | Контроль окон и стен | Направление вдоль стены с перекрытием секторов | Обе камеры смотрят только в центр двора |
| Задний двор | Обзор и фиксация движения | Обзорная камера плюс светильник | Расчет только на встроенную ИК-подсветку |
Почему ночная съемка меняет схему
Днем подходящее место может оказаться нерабочим ночью. Встроенная ИК-подсветка отражается от белой стены, водосточной трубы, паутины и веток рядом с объективом. Автоматика уменьшает экспозицию, после чего дальняя часть участка становится темной. Поэтому перед окончательным креплением камеру временно устанавливают в выбранной точке и проверяют кадр после наступления темноты.
Лицо движущегося человека размывается, если камера увеличивает выдержку из-за недостатка света. Формально объект будет записан, но черты лица исчезнут. Наружный светильник часто полезнее заявленных «50 метров ИК-подсветки»: равномерный видимый свет улучшает цветопередачу и позволяет сократить выдержку. Свет не должен попадать прямо в объектив или создавать резкий контраст на границе кадра.
Проверка ночью обязательна. Нужно пройти по всем маршрутам обычным шагом, надеть капюшон, открыть ворота, включить автомобильные фары и посмотреть запись, а не только живое изображение. Архив может отличаться по битрейту, частоте кадров и степени сжатия.
Как проверить, что слепых зон действительно нет
После предварительной расстановки один человек наблюдает за мониторами, второй проходит вдоль забора, стен, между постройками и через все входы. Тест проводят днем и ночью. Важно не просто увидеть фигуру, а ответить на практические вопросы: можно ли различить лицо, направление движения, одежду, предмет в руках; виден ли момент передачи объекта из сектора одной камеры в сектор другой.
Проверку удобно проводить по короткой памятке:
- на плане отмечены все входы, окна первого этажа и проходы между строениями;
- калитка и входная дверь снимаются крупнее, чем двор;
- соседние секторы пересекаются минимум на 10–15%;
- пространство под каждой камерой видно с другой точки;
- ветки, створки ворот и припаркованный автомобиль не закрывают обзор;
- ночью нет засветки от стен, фонарей, фар и ИК-отражений;
- в архиве различимы лица движущихся людей, а не только неподвижные объекты;
- дата и время синхронизированы, запись сохраняется при пропадании интернета;
- кабели защищены от осадков и механического повреждения;
- камеры не направлены без необходимости в окна соседнего дома.
Запись, питание и защита системы
Даже идеальные ракурсы бесполезны, если архив хранится несколько часов или регистратор можно забрать вместе с записью. Его размещают в закрытом помещении, по возможности - в металлическом шкафу. Для регистратора, PoE-коммутатора и роутера предусматривают источник бесперебойного питания. Видеопоток внутри локальной сети должен записываться и при отсутствии доступа в интернет.
Необходимый объем диска рассчитывают по суммарному битрейту. Например, поток 4 Мбит/с занимает примерно 43 ГБ в сутки: 4 Мбит/с 86 400 секунд с переводом битов в байты. Восемь таких камер потребуют около 344 ГБ в сутки без учета служебного запаса. Реальный расход меняется из-за кодека, частоты кадров, сцены и режима записи, поэтому накопитель выбирают с резервом не менее 15–20%.
Для улицы обычно используют камеры с защитой корпуса не ниже IP66. Соединения нельзя оставлять под открытым небом даже при наличии герметичного разъема: их помещают в монтажную коробку, делают капельную петлю кабеля и герметизируют вводы. При прокладке между отдельными зданиями учитывают грозовые и уравнивающие токи; в сложных условиях предпочтительнее оптическая линия либо проект с корректной грозозащитой.
Итоговая схема без лишних камер
Надежная система строится вокруг контролируемых точек, а не количества устройств. Калитке, воротам и входной двери нужны идентификационные ракурсы; фасадам и двору - обзорные. Углы соседних камер должны пересекаться, а высота монтажа - сохранять полезный вид лица. После установки схему обязательно испытывают ночью, в движении и при включенных фарах.
Если на тестовой записи невозможно уверенно описать человека или понять его маршрут, положение камеры следует изменить до окончательного монтажа. Иногда сдвиг на полметра дает больше, чем покупка модели с повышенным разрешением. Готовую схему полезно обсудить со специалистом, особенно если участок имеет перепады высоты, несколько строений или длинный периметр. Вопросы и собственные наблюдения по расстановке камер можно оставить в комментариях - практические детали здесь особенно ценны.
